防碰撞裝置系列產品是我公司自主研發制造，具有國內最新技術的電子智能裝備產品，核心距離檢測器采用進口技術，是起重機械、港口設備、焦化設備、特種車輛等特種機械設備安全保護裝置的重要產品，主要功能是防止同一軌道上行駛的多臺起吊設備之間發生碰撞，防止作業區域內起吊、行走等移動設備與其它物體之間的碰撞，也可作為距離測量提供精準數據監測與PLC并聯控制，具有語音報警、減速、停車、數字化實時顯示等多種功能，實現自動化，數字化、可視化等優點，避免安全事故發生，提高工作效率。防碰撞裝置系列產品主要有紅外型、激光型、雷達型、微波型。

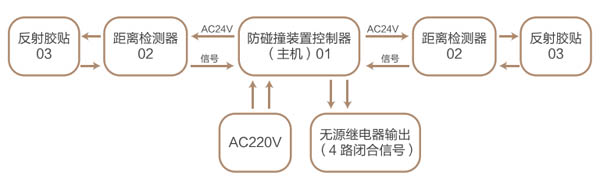

防碰撞裝置系列產品由防碰撞控制器（主機）距離檢測器，鉆石級反射板或反射膠貼等附件組成。

01,防碰撞裝置控制器（主機）：一體化電子集成設計，安裝在司機室或電氣室梁內：控制器的功能主要是將距離檢測器接收到的信號進行處理，根據檢測到的數據進行處理，發作出相應的指令，如：減速、停車、報警、語音提示、實時顯示距離等功能。

02. 防碰撞裝置距離檢測器（分機）：距離檢測器主要元器件（傳感器采用進口），安裝在移動設備的兩側，功能是將紅外/激光/雷達波等光束發射到反射或被測物體上，并接收被測物體或反射板傳輸回的信號，通過控制器主機實時計算被測物體的距離。傳感器具有穿透力強不受光線及粉塵影響,抗干擾信號穩定，精度高誤差小，基于飛行時間測量原理，測量快速準確距離遠等特點。

03. 防碰撞裝置反射膠貼（鉆石級進口產品）：反射膠貼安裝在被測物體的固定位置，與距離檢測器保持在同一水平線上，功能是以最小的損耗將激光定向反射給距離檢測器，漫反型、雷達型不需要此配置。

序號	產品名稱	產品型號	光源	控制類型	配置	功能
1	防碰撞裝置	HWF-1	紅外型	雙向單點	主機1臺、距離檢測器2臺、反射板2塊	距離：3-15米可調，輸出：2路輸出、語音提示。
2	防碰撞裝置	HWF-2	紅外型	雙向雙點	主機1臺、距離檢測器2臺、反射板2塊	距離：3-15米可調，輸出：4路輸出、語音提示。
3	防碰撞裝置	JGF-1	激光型	雙向單點	主機1臺、距離檢測器2臺、反射板2塊	距離：3-20米可調，輸出：2路輸出、語音提示。
4	防碰撞裝置	JGF-2	激光型	雙向雙點	主機1臺、距離檢測器2臺、反射板2塊	距離：3-20米可調，輸出：4路輸出、語音提示。
5	防碰撞裝置	JGF-DS60 (高精度)	激光型	雙向雙點	主機1臺、距離檢測器2臺、反射板2塊	距離：0.2-50米可調，輸出：4路輸出、語音提示并報警。
6	防碰撞裝置	JGF-DM24 (高精度)	激光漫反型	雙向雙點	主機1臺、距離檢測器2臺	距離：0.2-24米可調，輸出：4路輸出、語音提示并報警。
7	防碰撞裝置	JGF-DS50 (數字顯示)	激光數顯型	雙向雙點	主機1臺、距離檢測器2臺、反射板2塊	距離：0.2-50米可調，輸出：4路輸出、語音提示并報警顯示：實時數字顯示距離
8	防碰撞裝置	JGF-YS50 (液晶顯示)	激光智能型	雙向雙點	主機1臺、距離檢測器2臺、反射板2塊	距離：0.2-50米可調，輸出：4路輸出、語音提示并報警。顯示：實時液晶屏顯示距離
9	防碰撞裝置	JGF-SM24 (數字顯示)	漫反數顯型	雙向雙點	主機1臺、距離檢測器2臺	距離：0.2-50米可調，輸出：4路輸出、語音提示并報警，顯示：實時數字顯示距離。
10	防碰撞裝置	JGF-YM24 (液晶顯示)	漫反智能型	雙向多點	主機1臺、距離檢測器2臺	距離：0.2-24米可調，輸出：4路輸出、語音提示并報警，顯示：實時液晶屏顯示距離
11	防碰撞裝置	LD-QT50	雷達型	雙向多點	主機1臺、距離檢測器2臺	距離：1-15米可調，角度45° 輸出：4路輸出、語音提示。
12	防碰撞裝置	LD-QT120	雷達型	雙向多點	主機1臺、距離檢測器2臺	距離：1-55米可調，角度50°20° 輸出：4路輸出、語音提示。
13	防碰撞裝置	LD-QT240	雷達型	雙向多點	主機1臺、距離檢測器2臺	距離：1-45米可調，角度13°11° 輸出：4路輸出、語音提示。
