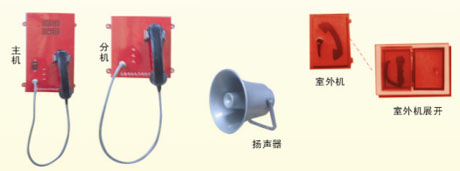

一、產品概述:
XY―2型系列產品廣泛應用于冶金、電力等行業的有線對講系統,在天車上其主站安裝在司機室,分站可以分布在電力室內、高壓室、大小車上和天車登機門。該系統由若干臺廣播對講機組成一個機內通訊網絡(luò ),各個有線廣播站內置揚聲器和送受話器,任何一個廣播站喊話,其余話站均能接通廣播?梢允股a(chǎn)人員方便地與天車操作人員取得聯系。在各個站操作時無需撥號,可以方便的實現一對一講話,各話站并列接線,用戶可根據工藝要求任意擴充,每個話站都是一個獨特的系統,任一臺損壞,不會(huì )影響其余分站正常工作。在起重設備上可以方便地實現上下車聯系,機內操作人員相互通訊。接線原理框圖參見附錄。

二、性能特點:
1、通道對講型有線通訊系統,適用于冶金、電力等行業;
2、使用簡便靈活,分站可以任意擴允,各分站獨立,互不影響;
3、性能安全可靠,抗干擾能力強。

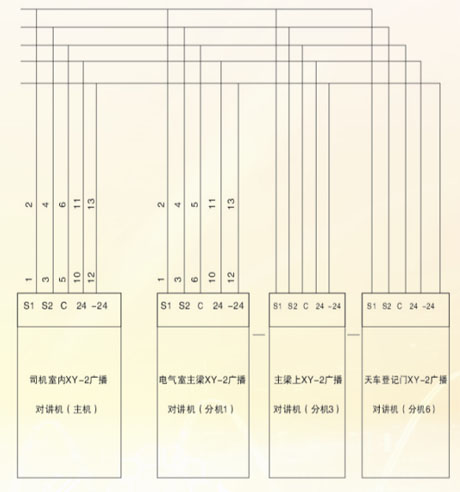

系統電氣連接示意圖:

XY-2司機室接線端子示意圖:

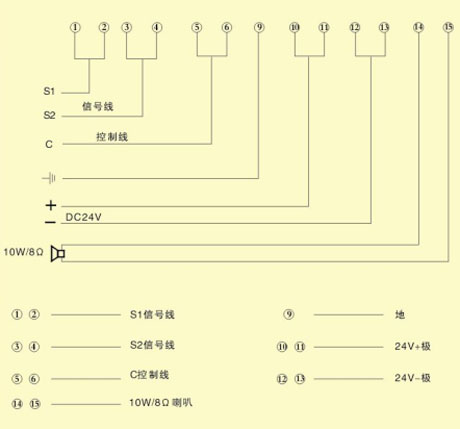

XY-2分機接線端子示意圖:

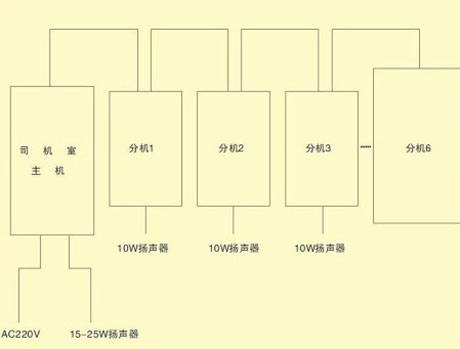

XY-2廣播電話原理框圖:
