系統概述
執行標準：GB/T 28264-2017
參考標準：
起重機安全監控管理系統的設計開發遵循以下標準：
1、 GB3811-2008《起重機設計規范》
2、 GB6067-2008《起重機械安全規范》
3、 GB5905-2008《起重機試驗規范和程序》
4、 JB4315-2008《起重機電控設備》
5、GB8566-88《計算機軟件開發規范》
6、《海南航天發射場地勤自動監控系統信息化接口規范》
AGF系列起重機械安全監控管理系統是我公司自主開發研制的產品，按照國質檢特聯【2011】137號文件的要求，嚴格執行國標：GB/T 28264-2017生產，廣泛用于各行業大型起重設備機械、提升機、架橋機、港機、工程機械等，系統是為各種起重機的運行監視、診斷分析、設備預警與檢修維護而搭建的信息系統管理平臺。系統實時記錄起重機的運行參數、操作記錄，當滿足故障條件和設置預警值時，系統及時提醒和記錄各種事件信息，為起重機的操作人員和維護人員提供實時的、詳盡的歷史數據和分析報表。起重機安全監控管理系統具有可靠穩定性、靈活交互性、便捷易用性，是集實時監控﹑故障報警﹑數據登錄﹑設備維護﹑運行統計于一體的現代起重機綜合信息管理平臺。
應用范圍
一、冶金鑄造起重機
二、橋式起重機
三、水電站橋式起重機
四、門式起重機
五、水電站門式起重機
六、造船門式起重機
七、焦化提升機
八、核電站環形起重機
九、板坯夾鉗式起重機

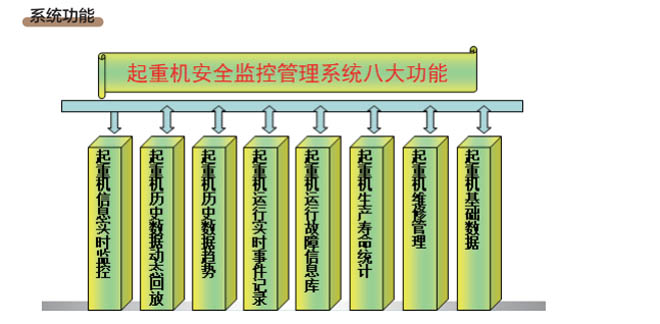

系統功能特點
•- 通過起重機安全監控管理系統，運行管理人員可以通過系統對起重機運行中出現的故障進行 查詢和處理；對設備及元器件進行系統管理；指導定期對系統進行維修和調試。系統具備以 下功能：實時狀態顯示、實時報警顯示、歷史記錄查詢、部件壽命監測、事故診斷分析、數 據統計及權限設定管理等。
•-1、起重機狀態實時監測：對事故易發設備和重點關鍵設備的運行情況進行實時監測，同時 對采集的數據進行分析整理，并把現場的實際數據與相關的設備運行指標進行對比，超過偏 差限制時產生報警信息并存儲報警記錄。共享相關數據，為及時發現和消除設備故障隱患提 供必要的數據支持。
•-2、對歷史數據的事故分析功能：系統提供對數據的歷史保存功能，支持多種形式報警、事 故追憶、趨勢分析等功能，方便于對現場數據的事故分析。

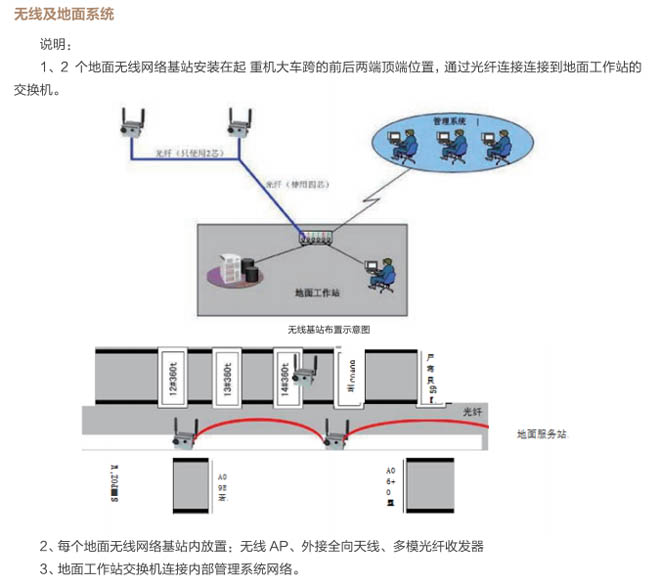

•-3、與地面管理系統的無縫連接：連接地面管理計算機，完成過程數據、實時報警、歷史查 詢、設備診斷等多個進程的實時數據通訊。

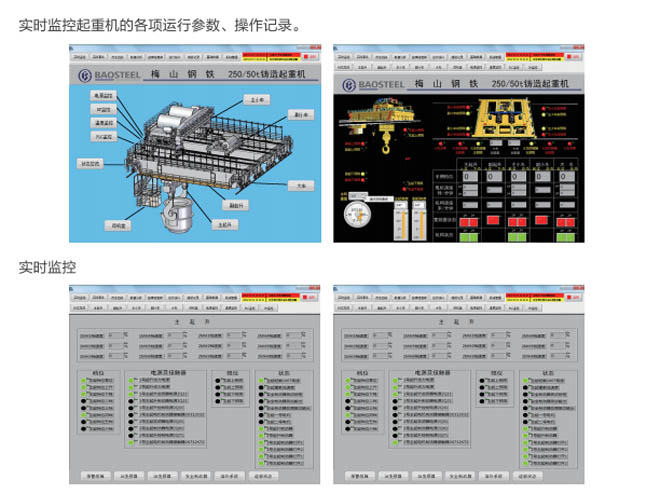

•-4、人機交互界面顯示：以報表、曲線、工藝流程畫面等的形式動態的展現現場生產過程和 工藝優化數據，支持遠程發布。
•-5、地面管理人員可通過網絡(luò )直接發送生產指令到起重機的上位機中，安排生產。

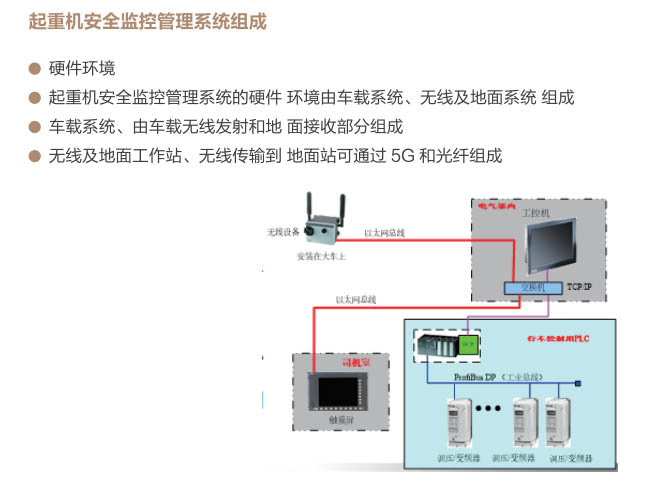

•系統結構
本系統軟件具有2個基本功能：
A、本系統具有監視、診斷功能：
實時監測系統的運行狀態，重要信號的維護監測;
報警、故障及歷史數據曲線查詢及報警故障日志;
設備機構運行情況記錄；
接收作業的作業信息及完成情況。
B、本系統具有存儲功能：
狀態及事件的歷史記錄；
機構部件的統計運行數據。
系統優勢
采用美國核心軟件平臺開發，數據采集速度高達10毫秒一次（技術優勢）目前國能尚無達到此速度的同類型產品。
對比國內同類型系統采集速度只能達到100毫秒一次，速度提升10倍使數據丟失率大幅度降低。
德國iba公司的ibaPDA-v6-128可以達到此采集速度但其價格昂貴且只可以采集PLC中的128個數據點位，我公司系統在梅鋼智能化冶金起重機最多采集952個數據點位，是目前國內同類系統唯 一產品。
結構合理
1、采用數據采集與數據發布分開布置到，在具備無線網絡(luò )條件下即使無線網絡(luò )斷開用戶依然可以使用軟件查找保存了的歷史數據。
2、數據采集端使用雙網段設計使PLC與數據發布服務器處于不同網段中，避免誤操作或人為篡改PLC程序。
3、節省用戶IP資源占用量，只需1個IP地址即可多用戶同時訪問。
特色功能

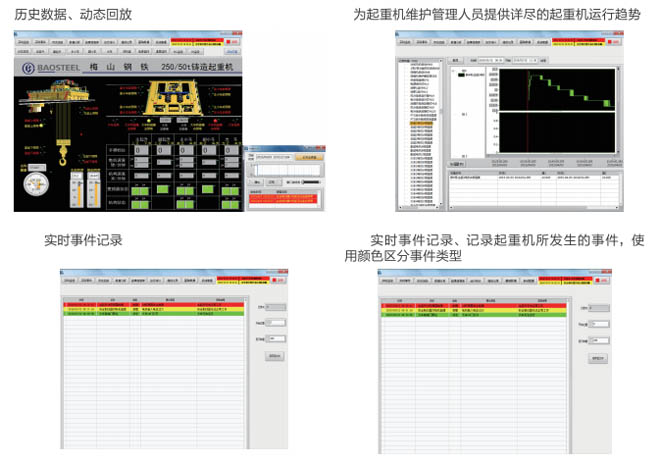

1．歷史數據動態回放
以動態的形式回放歷史數據，可以使管理人員更直觀的發現問題。

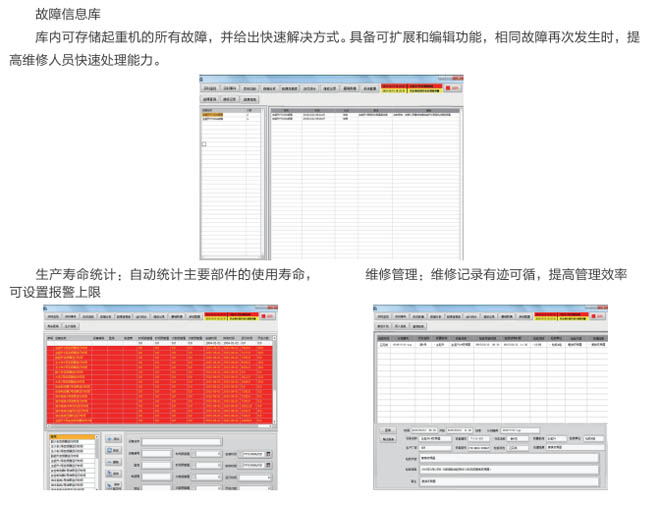

2、故障信息庫
將報警按Ⅰ、Ⅱ、Ⅲ級別劃分,可完善編輯故障原因及處理辦法，提供故障排除效率，為保障生產搶出時間，通過軟件運算還可增加大量用戶自定義報警。
|
|
|
|
|
