一、產品概述

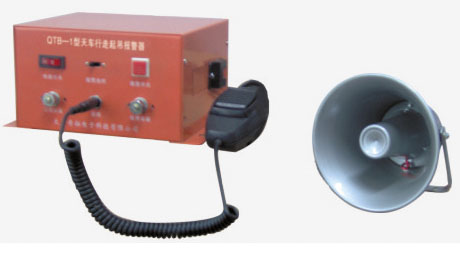

QTB―1天車行走起吊報警器系列產品是專門為天車設計的報警裝置,在天車行走、起吊時發出聲光報警信號,增強生產人員的安全意識。當天車運行或起吊機構起動時,通過外部繼電器觸點接通裝置,使閃光燈發出旋轉紅光,揚聲器發出報警聲響,以提示生產人員。天車在行走起吊或靜止時,按住送話器的開關,司機可以對外喊話。該裝置由AC220V電源輸入,有兩組可選的開關量輸入,一組16歐15-25瓦揚聲器,詳細原理框圖請參閱附錄。

二、性能特點:
1、性能安全可靠,增強人員安全意識,確保行車安全;
2、天車操作人員可以隨時對外廣播,提醒生產人員,確保生產安全;
3、天車行走或起吊時可發出報警信號,并伴有醒目的旋轉紅光。
三、安裝方法:

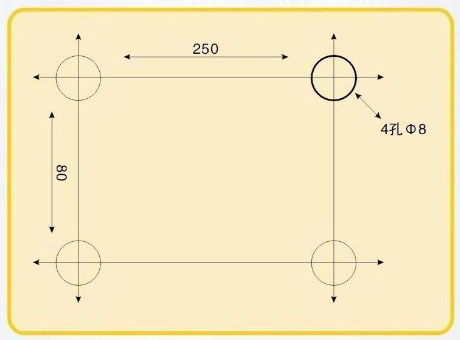

機箱有四個螺絲孔,采用壁掛式,用螺絲固定。

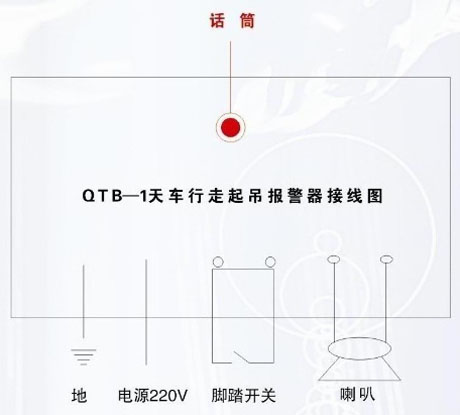

QTB―1天車行走起吊報警器接線圖:

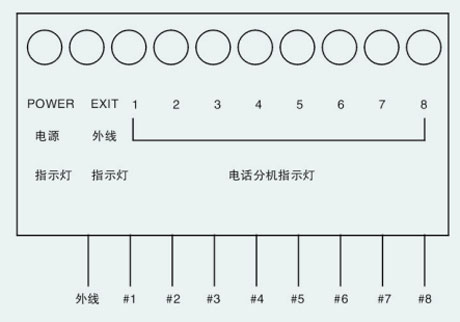

電話功能:
根據用戶要求該報警器可增設電話功能,便于現場通話。

打外線電話直接撥外線號碼即可,打內線分機,先按“#”再按分機號碼(1、2、3、4、5、6、7、8),此時主叫方會(huì )聽到接通等待音,對方響鈴,等對方摘機即可通話。若響鈴6次,對方無人接,主叫方聽到忙音。
